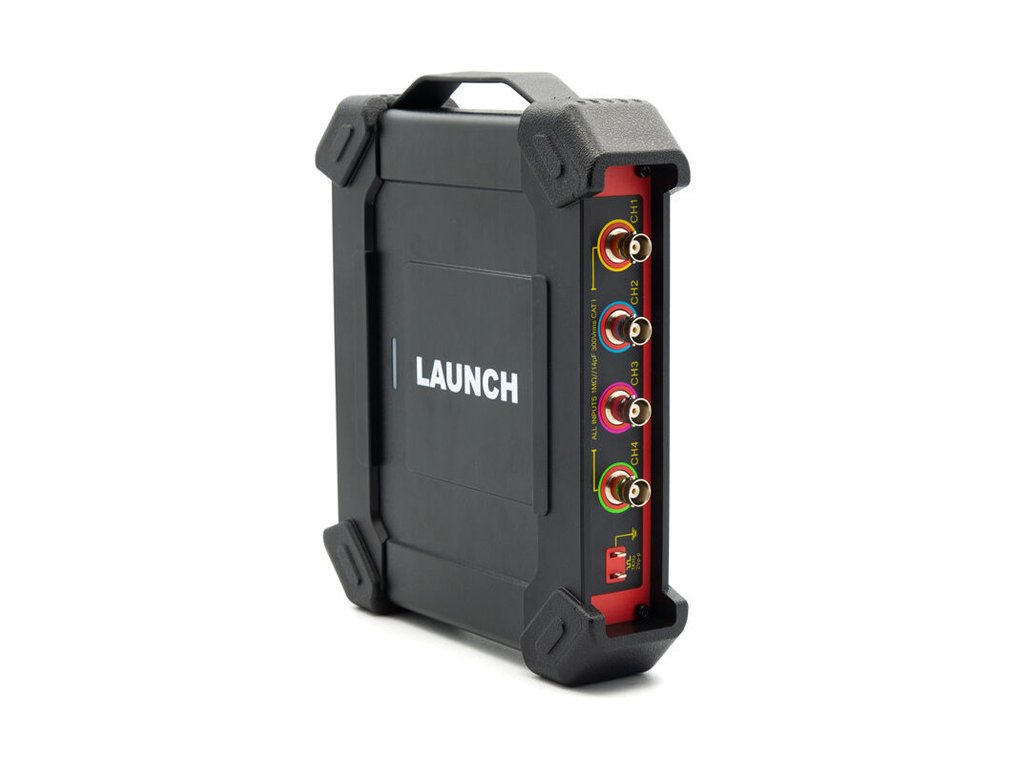

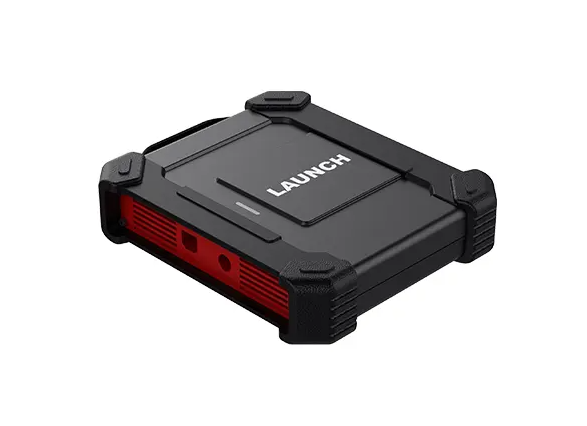

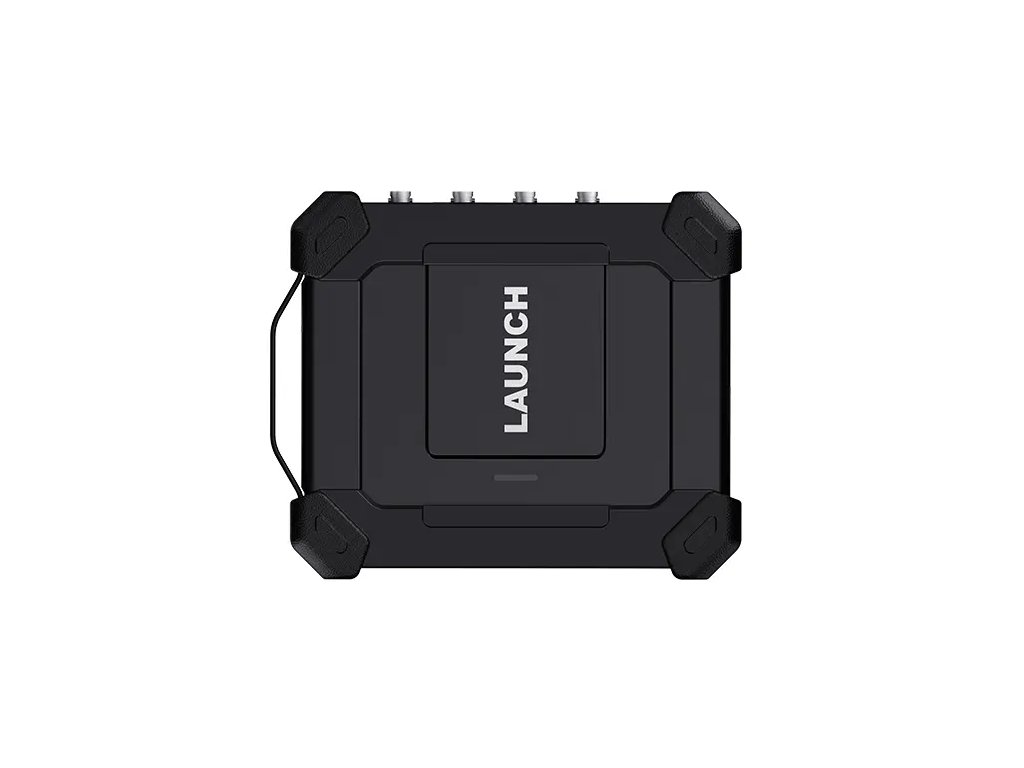

Launch X431 Scopebox 02-01
Popis
Launch X431 Osciloskop vám umožňuje transformovať váš Launch X431 na zariadenie, ktoré dokáže rýchlo identifikovať, lokalizovať a izolovať podozrivé a prerušované signály. Tieto signály môže potom analyzovať a odhaliť, či skutočne existujú nejaké chyby v snímačoch, akčných členoch, obvodoch alebo elektronických riadiacich jednotkách. To vám pomáha ušetriť čas pri vykonávaní diagnostiky vozidla a tiež znižuje nákladné výdavky vynaložené na zbytočné náhradné diely.
Zariadenie dokáže zaznamenávať a zobrazovať elektrické signály a ich priebehy, ako aj porovnávať a skúmať podľa vopred určených parametrov. Tieto parametre zahŕňajú:
- Amplitúda - maximálne napätie signálu
- Forma - tvar signálu,
- Šírka impulzu - pracovný cyklus signálu alebo časový interval
- Array - opakovacie charakteristiky signálu
Osciloskop X431 je vynikajúcim nástrojom pre detailnú analýzu elektrických komponentov v automobiloch. S jeho stabilným, odolným a prenosným dizajnom je určený na špecifické testovacie úkony, ktoré zahŕňajú obvody, senzory, akčné členy a zapaľovanie.
Vlastnosti:
- Obsahuje integrovanú knižnicu štandardných priebehov
- Automatické nastavenie tvaru vlny na všetkých 4 kanáloch
- Každý kanál môže fungovať autonómne, čo umožňuje čistý signál bez rušenia

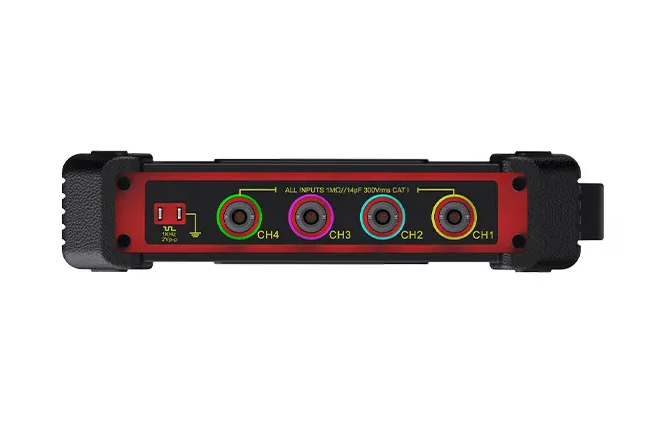

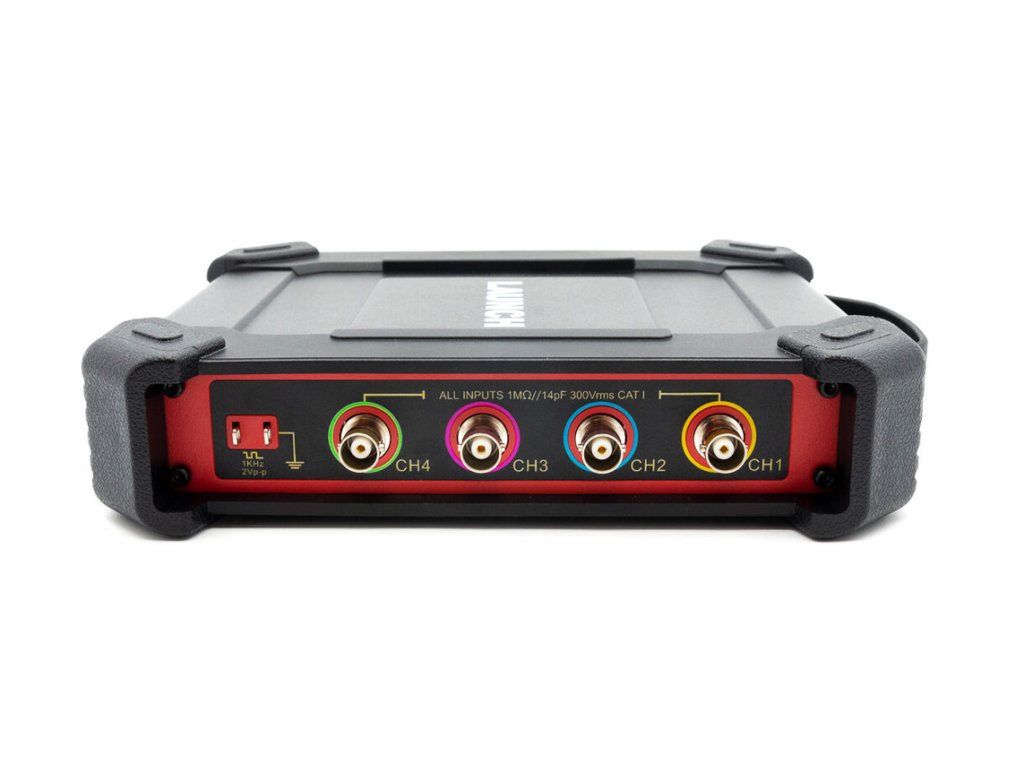

- Kvalitné twist and lock BNC konektory
- Jednoduché a intuitívne rozhranie

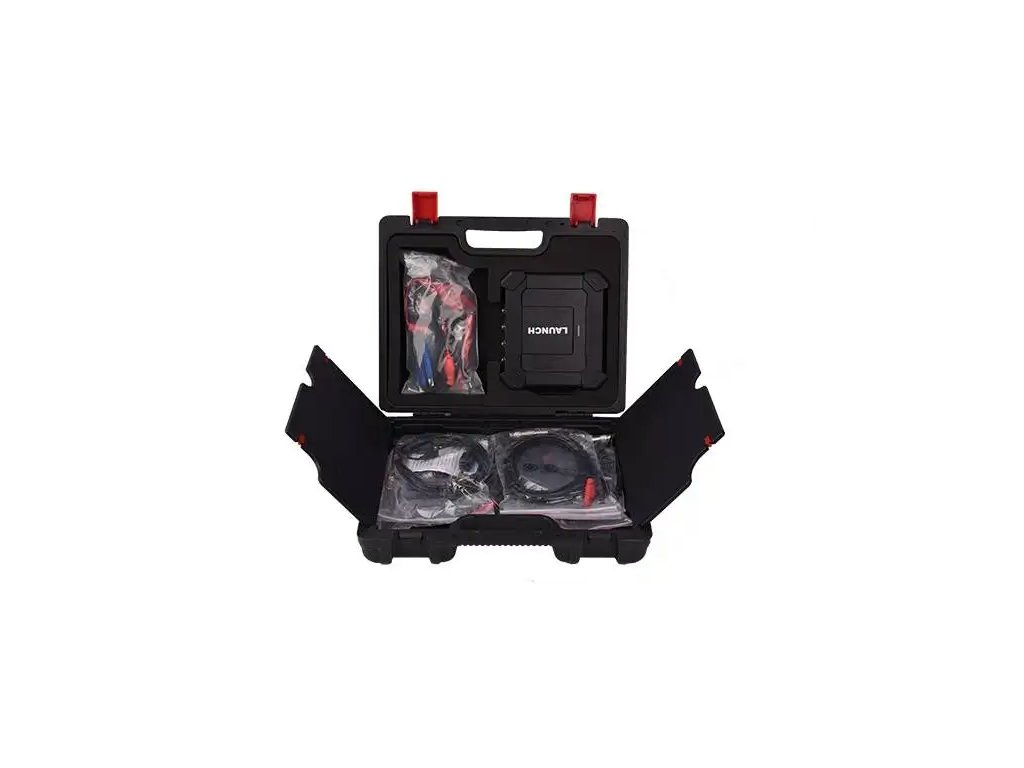

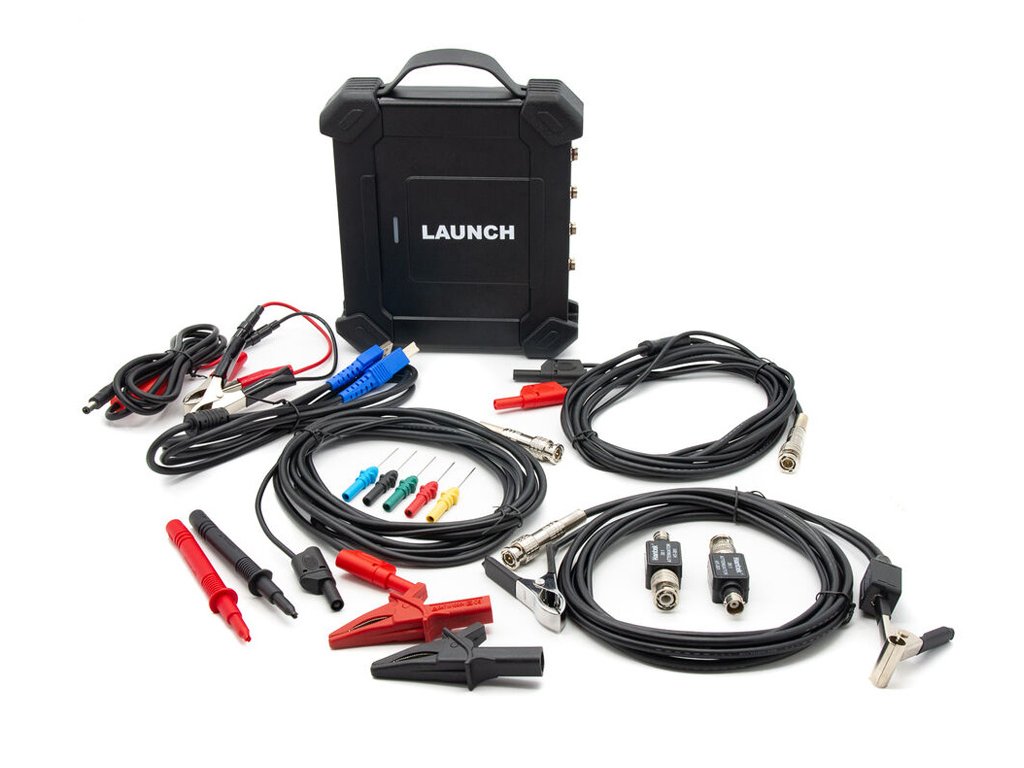

- Obsahuje výber štandardných zapaľovacích adaptérov
- Zahŕňa predvoľby nastavenia zapaľovania
- Extrémne rýchle zachytenie "glitch" výskytov s pokročilými spúšťačmi
- Zabudovaný generátor pravouhlého signálu zaručuje overenie presnosti a kalibráciu
- Všetky uložené priebehy je možné zaznamenať, uložiť a vytlačiť
- Prehrávanie rôznymi rýchlosťami na pomoc pri skúmaní a analýze
- Samostatný modul scopebox umožňuje vzdialené prezeranie displeja GDS/EuroPad pomocou jediného USB kábla
- Všetok softvér je predinštalovaný
- Pripojenie k X431 cez USB
- Obsahuje najvyššiu vzorkovaciu frekvenciu v tomto odvetví, aby lepšie zachytila aj tie najmenšie chyby
- Šírka pásma: 20 MHz
- Presnosť DC +/- 1 %
Výkonný doplnkový modul účinne odhaľuje elektrické poruchy v rôznych komponentoch ako senzory, akčné členy a obvody. Tento osciloskop je kompatibilný so skenovacími nástrojmi série X-431 prostredníctvom aplikácie O2-2, čo umožňuje presné diagnostické výsledky, rozširujúce funkčnosť skenovacieho nástroja. S možnosťou testovať obvody, senzory, ovládače, zapaľovania atď. ponúka rôznorodé testy pre široké pokrytie potrieb diagnostiky automobilov.
Osciloskop X431 sa vyznačuje schopnosťou zaznamenávať a prehrávať údaje s vysokým rozlíšením, až o 70% efektívnejšie ako iné osciloskopy na trhu.
Technické parametre:
- Počet kanálov: 4
- Šírka pásma: 100 MHz
- Čas stúpania: ≤ 3,5 ns (typické)
- Presnosť: ± 3 %
- Vstupná impedancia: 1MΩ ±1,5%
- Typ vstupu: Jednostranný, BNC konektor
- Vstupná spojka: DC AC
- Ochrana proti preťaženiu: ±200V na jednom vstupe
- Rozsahy časovej základne: 50ns1ks (1 kanál), 100ns1ks (2 kanály), 200ns~1ks (4 kanály)
- Vertikálne rozlíšenie: 8 bitov
- Vyrovnávacia pamäť: 50 miliónov (pre 4 kanály)

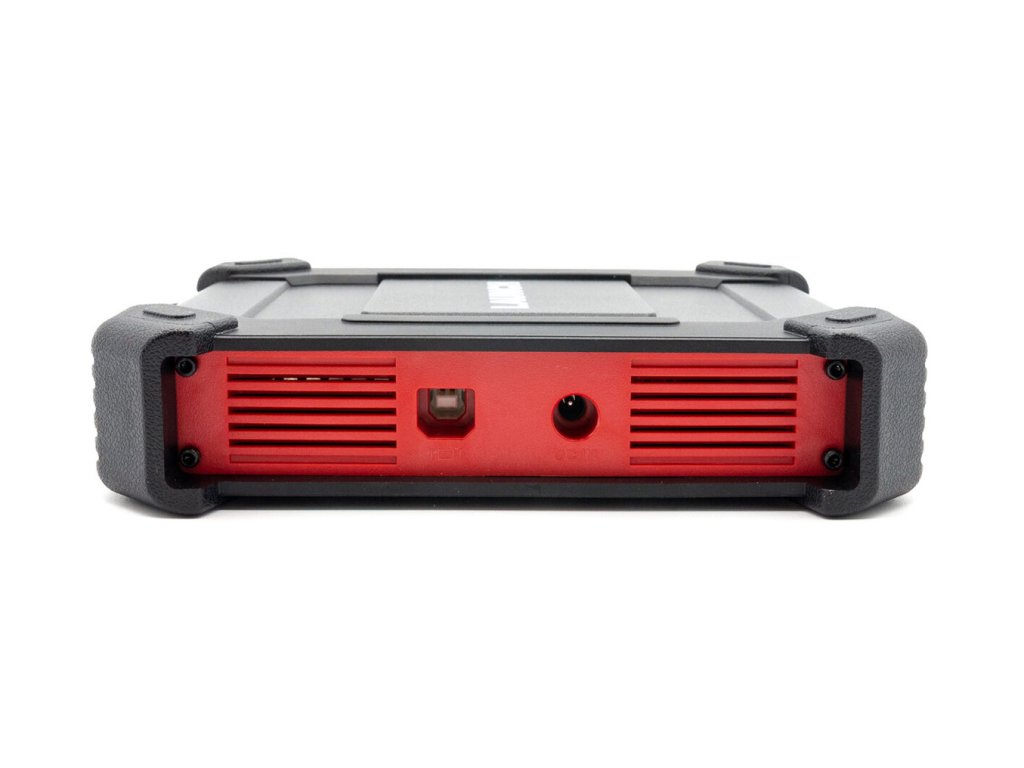

- Rozhranie napájania: USB port, DC IN port
- Výmena dát cez: USB
- Režim spúšťania: Normal, Auto a Single SEQ
- Pokročilé spúšťače: Hrana, šírka impulzu
